Nitonakrętki – zastosowanie, rodzaje i jak dobrać odpowiednie do materiału

Witam Was serdecznie w ten ciepły dzień 🙂

Nitonakrętki to elementy złączne umożliwiające wykonanie trwałego gwintu w cienkich materiałach, takich jak blacha, profile stalowe czy aluminium. Stosuje się je wszędzie tam, gdzie nie ma możliwości nagwintowania otworu lub dostępu do drugiej strony materiału.

Pierwszy tekst Do czego służą nitonakrętki i jakie mamy rodzaje, jest taki sobie ogólny, więc napisaliśmy w wersji bardziej czytelnej.

W tym poradniku wyjaśniam, jakie są rodzaje nitonakrętek, do czego służą oraz jak dobrać odpowiedni model do konkretnego zastosowania.

Co to są nitonakrętki?

Nitonakrętka to tuleja z gwintem wewnętrznym, którą montuje się w wywierconym otworze przy pomocy nitownicy do nitonakrętek. Podczas montażu element odkształca się, tworząc trwałe połączenie z materiałem.

W odróżnieniu od nitów zrywalnych mogą przenosić większe obciążenia i są bardziej uniwersalne – w tym artykule wyjaśniamy czym się różnią nity i nitonakrętki

Dzięki temu można uzyskać solidny gwint w:

  • cienkiej blasze

  • profilach stalowych

  • aluminium

  • tworzywach sztucznych

  • elementach konstrukcyjnych

To rozwiązanie często stosowane w:

  • motoryzacji

  • budownictwie

  • montażu konstrukcji stalowych – szczególnie bram o cieńkich profilach

  • produkcji maszyn

  • pracach warsztatowych

Rodzaje nitonakrętek

Dobór odpowiedniego typu zależy od materiału, obciążenia oraz środowiska pracy. Pod uwagę bierze się średnicę i warunki użytkowania

tabela nitonakrętek i otworów

1. Ze względu na materiał wykonania

Nitonakrętki stalowe
Najczęściej stosowane. Wytrzymałe, odporne na obciążenia mechaniczne.

Nitonakrętki nierdzewne
Do zastosowań zewnętrznych i w środowisku wilgotnym. Odporne na korozję.

Nitonakrętki aluminiowe
Lekkie i łatwe w montażu. Stosowane przy mniejszych obciążeniach.

2. Ze względu na kształt kołnierza

Kołnierz standardowy (płaski)
Najczęściej stosowany, zapewnia stabilne osadzenie.

Kołnierz powiększony
Lepsze rozłożenie siły nacisku – do cieńszych materiałów.

Kołnierz stożkowy (wpuszczany)
Pozwala uzyskać płaską powierzchnię po montażu.

3. Ze względu na kształt tulei

Gładkie – standardowe zastosowania
Radełkowane / ryflowane – zwiększona odporność na obracanie się w materiale
Sześciokątne – maksymalna stabilność w miękkich materiałach

Jak dobrać nitonakrętkę do materiału?

Przy wyborze należy uwzględnić kilka kluczowych parametrów:

Rozmiar nitonakrętki Średnica otworu Zastosowanie
M4 ~7 mm lekkie łączenia
M5 ~8–9 mm ogólne łączenia
M6 ~9 mm konstrukcje stalowe
M8 ~11 mm ciężkie łączenia

✅ 1. Grubość materiału

Każda nitonakrętka ma określony zakres zacisku (np. 0,5–3 mm).
Musi on odpowiadać grubości montowanego elementu. Najczęściej stosuje się te do najcieńszych elementów.

✅ 2. Średnica i gwint

Najczęściej stosowane rozmiary:

  • Nitonakrętki M4 –

  • Nitonakrętki M5

  • Nitonakrętki M6

  • Nitonakrętki M8

  • Nitonakrętki M10

Do konstrukcji stalowych najczęściej stosuje się M6 i M8.

✅ 3. Warunki pracy

  • Na zewnątrz → Nitonakrętki ze stali nierdzewnej A2

  • Wewnątrz → stal ocynkowana

  • Lekkie konstrukcje → aluminium żadko stosowana

✅ 4. Obciążenie

Im większe obciążenie, tym:

  • większy rozmiar gwintu

  • twardszy materiał wykonania

Jak montować nitonakrętki krok po kroku?

Do zaciskania nitonakrętek niezbędna jest specjalna nitownica.

W tym artykule opisujemy rodzaje nitownic do nitonakrętek

  1. Wywierć otwór o średnicy zgodnej z tabelą producenta.

  2. Oczyść krawędzie otworu.

  3. Wkręć nitonakrętkę na trzpień nitownicy.

  4. Umieść ją w otworze.

  5. Zaciśnij narzędzie do momentu odkształcenia tulei.

  6. Wykręć trzpień.

Po montażu uzyskujesz trwały gwint gotowy do wkręcenia śruby.

Najczęstsze błędy przy montażu

❌ Zbyt duży otwór – nitonakrętka będzie się obracać
❌ Zbyt mały zakres zacisku
❌ Dobór zbyt miękkiego materiału do dużych obciążeń
❌ Brak odpowiedniej nitownicy

Zalety stosowania nitonakrętek

✔ możliwość montażu jednostronnego
✔ trwałe i estetyczne połączenie
✔ szybki montaż
✔ możliwość demontażu śruby bez niszczenia połączenia
✔ idealne do cienkich materiałów

FAQ – najczęściej zadawane pytania

Czy nitonakrętki można stosować w aluminium?

Tak, ale należy dobrać odpowiedni materiał – najlepiej aluminiowe lub nierdzewne.

Jaką nitonakrętkę wybrać do stali konstrukcyjnej?

Najczęściej sprawdzają się stalowe lub nierdzewne w rozmiarze M6 lub M8.

Czy nitonakrętka może się obracać?

Tak, jeśli otwór jest zbyt duży lub użyto wersji bez ryflowania w miękkim materiale.

Czy potrzebna jest specjalna nitownica?

Tak – montaż wymaga nitownicy przeznaczonej do nitonakrętek.

Do czego służą nitonakrętki i jakie mamy rodzaje

Witam

Nitonakrętki to uniwersalne elementy złączne stosowane wszędzie tam, gdzie wykonanie gwintowania nie jest możliwe ze względu na nieopłacalność, trudną dostępność albo występowanie zbyt cienkich komponentów. Najczęściej to ostatnie 🙂
Jakość połączenia uzyskanego dzięki nim jest niezwykle wysoka i charakteryzuje się odpornością na uszkodzenia mechaniczne oraz na działanie niesprzyjających warunków pogodowych i rozmaitych substancji.

Opis stali nierdzewnych z których są robione nitonakrętki – https://wiertlogres.pl/

Nie będę dokładał tekstu bo i tak jest za długi 🙂



Czym jest nitonakrętka?

Nitonakrętka jest typem tulejki posiadającej wewnątrz gwintowaną część.
Ponadto składa się ona z części niegwintowanej oraz kołnierza. Właśnie dlatego jest w stanie połączyć ze sobą elementy, które same w sobie nie mają gwintu i nie da się go w żaden sposób wykonać.

Jedną z największych zalet nitonakrętek jest możliwość wykonania dzięki nim błyskawicznego montażu. Dodatkowo większość tej pracy da się zautomatyzować przy pomocy specjalnych urządzeń do nitowania.

Do zaciskania nitonakrętek służą specjalne nitownice z wymiennymi trzpieniami gwintowanymi.

Jak dobrać odpowiednie nitonakrętki?

Najpopularniejszym podziałem nitonakrętek jest ten uwzględniający materiał, z którego są zrobione.
Czyli nitonakrętki ze stali ocynkowanej

Nitonakrętki ze stali nierdzewnej.

Nitonakrętki występują w wielu rozmiarach, do śrub M4, M5 M6, M8, M10 i M12 ( czasami M3)

Jeżeli chodzi o kształt kołnierza to mamy: uniwersalne – kołnierzowe i stożkowe.

Nitonakrętki przelotowe sześciokątne tworzone są w taki sposób, że do minimum zredukowane jest ryzyko ich obrócenia się w materiale. Ale trzeba mieć specjalną prasę do formowania sześciokątnych otworów.
Z kolei elementy z radełkiem odznaczają się znakomitą przyczepnością do powierzchni.

Kształt łba także ma duże znaczenie. Płaski, najpopularniejszy, dzięki całkowitemu przyleganiu umożliwia uzyskanie płaskiej powierzchni.
Stosowany do cieńkich profili.
Łeb wpuszczany stożkowy, polecany jest do równych powierzchni. Po zrobieniu fazki łeb się chowa i macie gładką powierzchnię. Jesto ważne w połączeniach ruchomych.

Kolejnym ważnym parametrem jest średnica otworu montażowego, która musi być dostosowana do konkretnej nitonakrętki – zbyt mały otwór utrudni montaż, a zbyt duży spowoduje luzy.

Do nitonakrętek stosujemy wiertła:

Nitonakrętka M5 wiertło do stali 7mm
Nitonakrętka M6 wiertło do stali 9mm
Nitonakrętka M8 wiertło do stali 11mm
Nitonakrętka M10 wiertło do stali 13mm

Równie istotna jest grubość blachy, do której nitonakrętka jest przeznaczona – producenci podają zazwyczaj minimalną i maksymalną wartość, w jakiej element będzie działał prawidłowo. Najczęściej stosuje się nitonakrętki do blach, nie przedłużone.

W grubych elementach można stosować z powodzeniem gwintowanie.

Nitonakrętki zabezpieczające mogą być montowane w najróżniejszych materiałach. Najczęściej spotykane są w łączeniu blach, jednak można je także znaleźć w przewodach rurowych, tworzywach sztucznych, tekturze czy szkle.

Podsumowując, bogaty wybór nitonakrętek, ich zróżnicowana konstrukcja i parametry gwarantują możliwość doskonałego dopasowania tych elementów złącznych do typu powierzchni i warunków, jakie połączenie będzie musiało wytrzymać. Są one rozwiązaniem oszczędnym i praktycznym, a szeroka gama nitownic i możliwość zautomatyzowania procesu znacznie przyspiesza pracę. Warto także wspomnieć, że nitonakrętki nie odbarwiają powierzchni łączonych, więc bez problemu da się je stosować na elementach pomalowanych. Nie ulegają także odkształceniu. Wszystkie te cechy sprawiają, że nitonakrętki są niezwykle popularne i stosowane nie tylko w przemyśle, ale także przez osoby prywatne podczas remontów czy różnych prac codziennych.

Zasad działania regulatora powietrza

Witam dzisiaj trochę informacji na temat działania regulatora ciśnienia powietrza. Może się Wam przyda 🙂

Regulator ciśnienia powietrza stosowany w pneumatyce to urządzenie, którego zadaniem jest utrzymywanie w miarę stałego ciśnienia roboczego na wyjściu bez względu na zmiany ciśnienia zasilania. Oczywiście ta zmiana jest zawsze równa lub mniejsza 🙂
Zazwyczaj dotyczy to redukcji wzrastającego ciśnienia.

Regulator ciśnienia jest konstrukcyjnie prosty Posiada:

Duże pokrętło lub śrubę nastawczą do ustawiania ciśnienia.
Sprężynę regulacyjną.
Tłok lub męmbranaę
Zawór odcinający lub dopuszczający przepływ powietrza,.
Manometr wskazujący ciśnienie wyjściowe.

Zasada działania Waszego 🙂 regulatora ciśnienia powietrza.

Tekst ze strony – https://www.skleppneumatyka.pl/

Za pomocą pokrętła lub śruby nastawczej, a także sprężyny regulacyjnej ustawia się robocze ciśnienie, które powinno występować po stronie wyjściowej. W trakcie standardowej pracy układu sprężyna naciska na membranę w dół, a występujące ciśnienie wyjściowe przyciska membranę od dołu do góry. Gdy dojdzie do zrównoważenia sił, to zawór zachowuje pozycję równowagi.

Gdy ciśnienie na wyjściu maleje, to zawór się otwiera i powoduje większy dopływ sprężonego powietrza do odbiorników, co umożliwia ich pracę. Gdy ciśnienie w układzie rośnie, to membrana dociska zawór i ten się częściowo domyka lub całkowicie zamyka, co uniemożliwia przepływ powietrza i powoduje redukcję ciśnienia na wejściu.
W efekcie Macie w miarę stabilne ciśnienie robocze, które zapewnia płynną pracę systemu bez większych wahań. Zmniejsza to ryzyko niekontrolowanych skoków siłownika czy zbyt wysokiego ciśnienia roboczego, co mogłoby stwarzać zagrożenie dla zdrowia i życia operatora maszyny lub osób postronnych.

Regulator ciśnienia stosuje się w wszystkich układach zasilania.

instalacjach pneumatycznych przemysłowych
Instalacjach zasilających narzędzia pneumatyczne.
Lakierniach i systemach precyzyjnej pracy ( szczególnie do pistoletów HVLP)
Automatyce przemysłowej do sterowania siłownikami i zaworami

Reduktory ciśnienia powietrza jakie mamy na stanie
W Naszej ofercie mamy sprawdzone i bezawaryjne reduktory

Reduktor powietrza 1/2″ z manometrem.
Reduktor powietrza 1/4″ z manometrem.
Reduktor powietrza 1″ maxi z manometrem.
Reduktor powietrza pod pistolet mini 1/4″

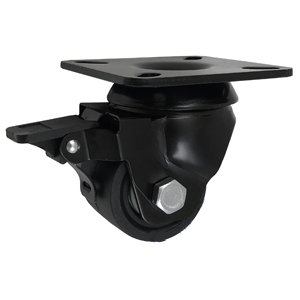

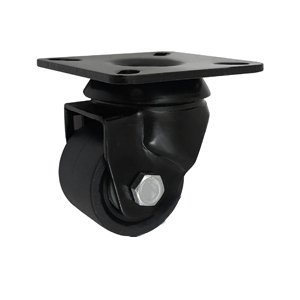

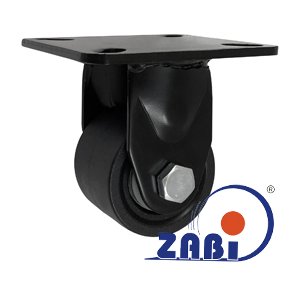

Nowość: Koła magazynowe poliamidowe do dużych obciążeń

Przedstawiamy nowość w naszej ofercie: koła magazynowe poliamidowe, idealne do zastosowań wymagających wysokiej wytrzymałości.

Cechy i zalety

  • Wysoka nośność: Udźwig od 300 kg do 600 kg na koło, co daje łączną nośność na czterech kołach od 900 kg do nawet 1800 kg.
  • Kompaktowe wymiary: Niska wysokość całkowita przy zachowaniu dużej wytrzymałości.
  • Wytrzymałe materiały: Koła wykonane z twardego poliuretanu, który zapewnia odporność na znaczne obciążenia.
  • Łożyska kulkowe: Gwarantują płynną i cichą pracę.
  • Solidna obudowa: Wykonana z wyciskanej blachy stalowej, malowanej proszkowo na czarny kolor, co zwiększa odporność na korozję.

Zastosowanie

Koła poliamidowe sprawdzą się w różnych urządzeniach i konstrukcjach, takich jak:

  • Maszyny i platformy montażowe – do transportu ciężkich komponentów.
  • Ciężkie meble sklepowe i regały wystawiennicze – zapewniają mobilność nawet przy dużym obciążeniu.
  • Dekoracje sceniczne, filmowe i teatralne – dzięki czarnemu wykończeniu doskonale wpisują się w aranżacje sceniczne.
  • Małe platformy jezdne o dużej nośności – idealne do zastosowań przemysłowych i magazynowych.

Wyjątkowy design i funkcjonalność

Koła poliamidowe to nie tylko wytrzymałość, ale także estetyka. Czarny kolor nadaje im nowoczesny i uniwersalny wygląd, co sprawia, że są często wybierane do widocznych elementów konstrukcji.

Jeśli szukasz kół, które połączą trwałość, estetykę i funkcjonalność, nasza nowość z pewnością spełni Twoje oczekiwania.
