Kłaniam się, poniżej przelicznik cali na milimetry do użytku warsztatowego.
Czemu warsztatowy, bo w warsztacie mamy czasami suwmiarkę i cyfry po przecinku nie zawsze da się odczytać :). Dalej stare gwinty są zużyte i też można w przybliżeniu oszacować wymiar.
Albowiem dużo osób zaczyna kupować przeróżne klucze płaskie, lub płasko oczkowe także nasadki i wymienia wymyślne rozmiary w milimetrach to u dołu podałem tabelę, wg której można sobie samemu przeliczyć o jaki klucz, czy nasadkę chodzi. Kwestia w tym, że wytwórcy opisują wymiary kluczy w calach, natomiast mechanicy w milimetrach i trzeba wtedy się głowić o jaki klucz chodzi, a tak samemu idzie dojść o jaki rozmiar chodzi.
I dalej pomocna uwaga: niektórych wymiarów nie ma ale można kombinować dodając np. wymiar jednego cala do mniejszej wartość i wtedy wyjdzie jak trzeba. Przy kluczach sześciokątnych jest trochę więcej, taki jeden 5/32 który w przeliczeniu wychodzi 4 mm więc nie ma sensu przepłacać można kupić zwykły 4 milimetrowy, a reszta to ma różne dziwaczne wymiary, ach ci Anglicy.
1 cal – 25,4mm
1/64 cala — 0,40 mm
1/32 – 0,80mm
3/64 – 1,20mm
1/16 – 1,60mm
3/32 – 2,40mm
1/8 – 3,20mm
5/32 – 4,00mm
3/16 – 4,80mm
7/32 – 5,55mm
8/32 – 6,35mm
1/4 – 6,40mm
5/16 – 7,93mm
3/8 – 9,50mm
7/16 – 11,11mm
1/2 – 12,70mm
9/16 – 14,28mm
5/8 – 15,90mm
11/16 – 17,60mm
3/4 – 19,00mm
7/8 – 22,20mm
1 1/8 – 28,4mm
1 1/4 – 31,80 mm
1 1/2 – 38,10 mm
1 3/4 – 44,40 mm
2 – 50,80 mm
2 1/2 – 63,50 mm
3 – 76,20 mm
3 1/2 – 88,90 mm
4 – 101,60mm
4 1/2 – 114,30mm
5 – 127,00 mm
6 – 152,40 mm
Trochę wymiarów już zidentyfikowałem 🙂 3 calowe klucze nasadowe calowe do kosiarki, 3/8, 1/4 i 5/16. Wszystkie najlepiej długie, bo krótkie nie wchodzą albo szpilka się nie mieści.

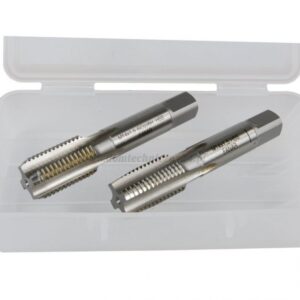

Inna kwestia to wymiary zewnętrzne gwintów calowych. Najbardziej znany, stosowany min. w systemach pneumatycznych, sprężarkach powietrza czy narzedziach pneumatycznych to gwint calowy rurowy typ G. Wtedy gwintownik maszynowy jest oznaczeny jako – DIN 5157-D
. Pod spodem przeliczniki, należy pamiętać o tolerancji gwintów, dlatego niektóre wymiary mogą się różnić, podane przeliczniki są orientacyjne. Chodzi o to że starszy gwint może być poniszczony. I pomiar suwmiarką też nie jest super dokładny.
1/8″ – 9,72mm
1/4 ” – 12,9mm
3/8 ” – 15,5mm
1/2 ” – 20,6mm
3/4 ” – 26,4mm
Inne dziwne gwinty to np. UNC czy UNF
1/4-20 UNC – 6,35mm
3/8-16 UNC – 9,52 mm
1/2-13 UNC – 12,7 mm
3/4-10 UNC – 19,05mm
1/4-28 UNF – 6,35mm oznacza to tyle samo co UNC UN BSW lecz inny skok gwintu.
To tyle pozdrawiam
